Allgemeines

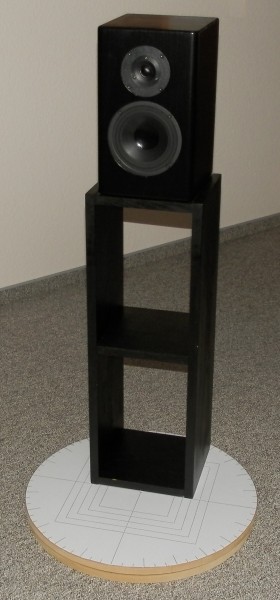

Zur Messung von Lautsprechern unter verschiedenen Abhörwinkeln bietet sich der Bau eines Drehtellers an. An Material benötigen wir- Zwei MDF-Zuschnitte ca. 53 * 53 cm - 19 mm stark
- Eine Inbusschraube und passende selbstsichernde Mutter
- Stahlkugeln mit 10 mm Durchmesser (z.B. bei Ebay als Steinschleuderzubehör erhältlich)
- Eine Winkelskala
- Holzleim
- Oberfräse
- Fräszirkel
- 6 mm Senkfräser
- 45 Grad Fräser
- Rakel zum Laminieren der Skala
- Schaumstoffrolle
- Cutter-Messer
... und so gehts'
Zunächst fräsen wir die Nuten für das Lager so tief, daß die Kugeln den Boden der Nut noch berühren. Dann fräsen wir die äußere Kontur. Es hat sich bewährt, die untere Scheibe mit etwas geringerem Durchmesser anzufertigen. Durch den Überstand der oberen Scheibe lässt sich diese leichter drehen. Abschließend schrägen wir alle Kanten etwas (ca. 2 mm breit) mit einem 45 Grad - Fräser an. Wenn wir einen solchen nicht besitzen nehmen wir einen Schleifklotz und brechen die Kanten von Hand.
Im folgenden Bild ist die selbstsichernde Mutter in der Bohrung (nicht sichtbar) und mit Zahnstochern gegen Verdrehen gesichert. Die Nut ist mit Kugeln befüllt. Im nächsten Schritt wird die obere Scheibe aufgelegt und die Schraube eingedreht. Dabei schrauben wir ruhig etwas fester. Die gefrästen Nuten arbeiten sich beim ersten Gebrauch noch etwas ein.
Entgegen anderslautenden Anleitungen reicht die Schraube nebst Mutter völlig. Das Lager zentriert die beiden Scheiben und die Schraube hat lediglich die Aufgabe die Zugkraft aufzunehmen, d.h. das Ganze am Auseinanderfallen zu hindern.
Wir drucken die Skala aus und schneiden diese zu. Sollten wir nicht über einen DIN A0 - Plotter verfügen können wir das PDF auch auf mehrere DIN A4 Seiten drucken. Anhand der Schnittmarkierungen (im PDF-Reader einschalten) schneiden wir diese zu und kleben die einzelnen Seiten zusammen.

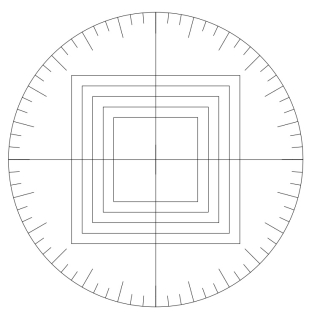

Das PDF (zum Download Bild anklicken) enthält eine beliebig skalierbare Vektorgrafik. Die kurzen Teilstriche sind 5 Grad-, die langen 15 Grad-Winkel. Die mittigen Quadrate erleichtern die genaue Positionierung des Boxenständers.

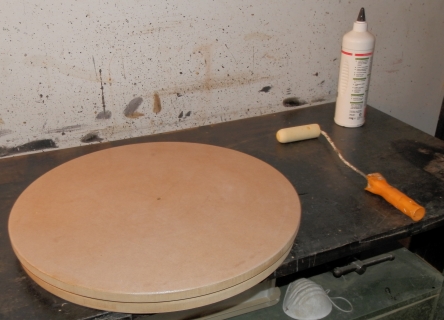

Wir streichen die obere Scheibe dünn mit Holzleim ein. Das geht am besten mit einer Schaumstoffrolle.

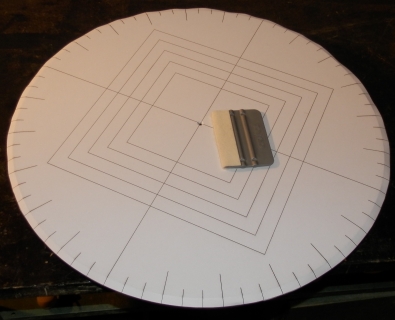

Wir zentrieren die Skala anhand des zuvor durch das Papier gedrückten Lochs im Mittelpunkt und laminieren diese am besten mit einem Filzrakel auf. Zur Not geht anstatt des Rakels auch ein weicher Lappen. Wir achten besonders auf blasenarme Verarbeitung.

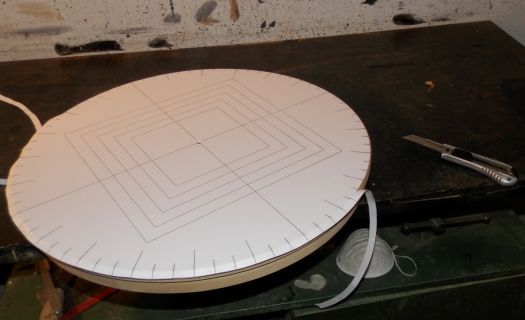

Nach entsprechender Trocknungszeit schneiden wir den Überstand der Skala mit einem Cuttermesser ab.
