Fräszirkel im Selbstbau
Fräszirkel im Selbstbau

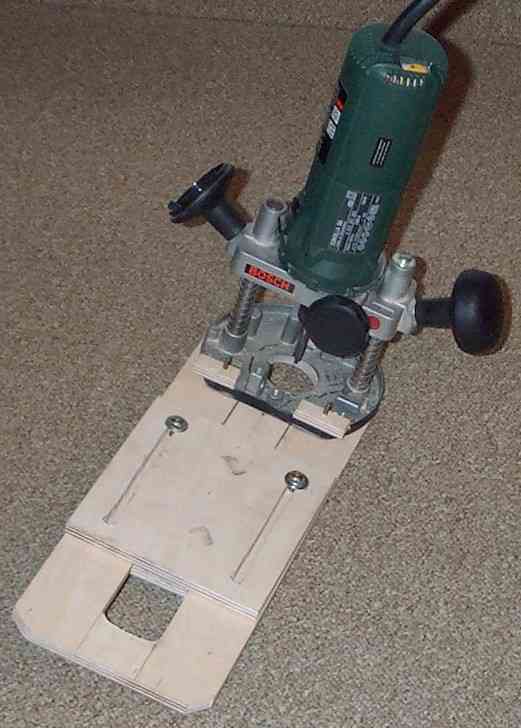

Hier wird der Bau eines Fräszirkels beschrieben. Dieser hat folgende Vorteile:

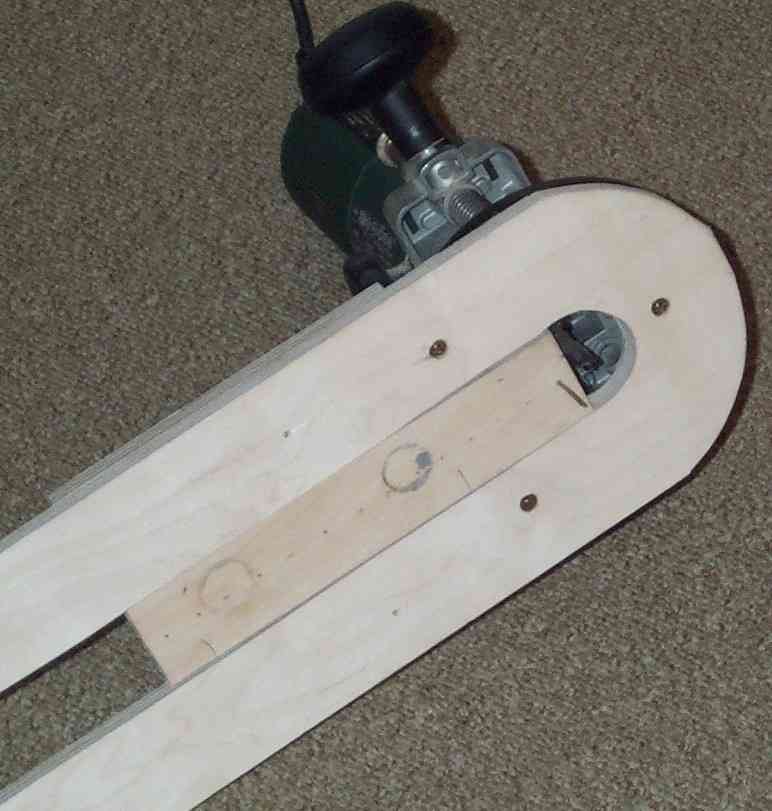

Der Trick besteht darin, durch einen Läufer den Mittelpunkt des Fräszirkels unter die Halteplatte der Oberfräse verschieben zu können. Dadurch ist das Fräsen von sehr kleinen Kreisen (ca. 35 mm Durchmesser) möglich.

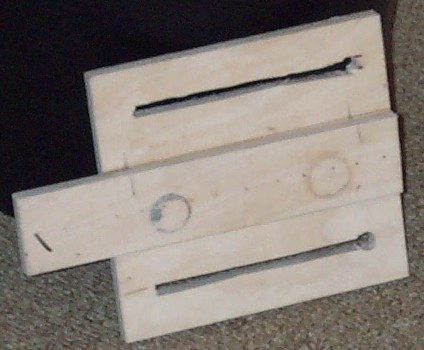

Das nächste Bild zeigt die Konstruktion des Läufers mit der zugehörigen Halteplatte. Der Läufer besitzt mehrere Bohrungen für unterschiedliche Positionen des Zirkelmittelpunktes (Grobverstellung).

Zum Bau wurde folgende Werkzeuge verwendet:

Die folgenden Teile werden benötigt. Alle Maßangaben gelten für eine BOSCH-Oberfräse. Diese können Sie aber leicht Ihrer Fräse anpassen.

Bauanleitung:

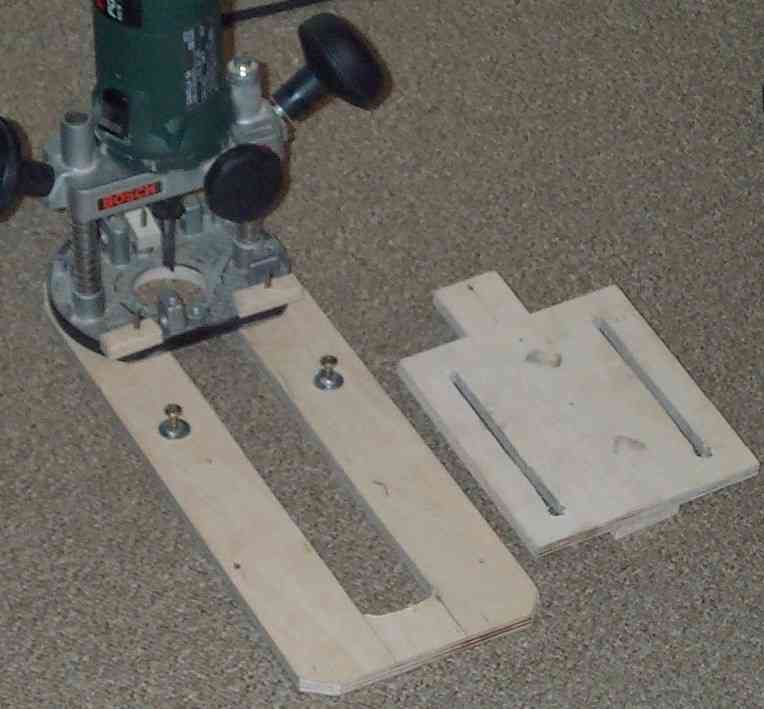

Das folgende Bild zeigt den Fräszirkel mit demontiertem Läufer.

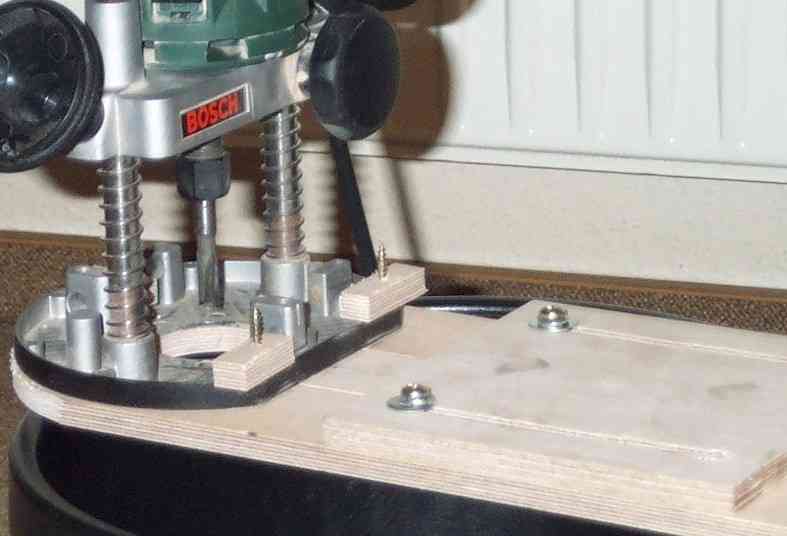

Im nächsten Bild sieht man die Befestigung der Oberfräse an der Grundplatte (Holzschraube von unten durch die Grundplatte und als Gegenstück ein Holzklötzchen) und die Arretierungsschrauben für den Läufer. Nach der Radiuseinstellung wird der Läufer durch Anziehen der zwei Holzschrauben arretiert.

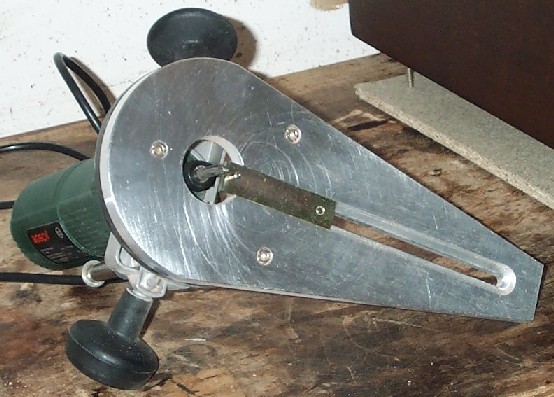

Die Edelversion: Mein Fräszirkel

Dieses Werkzeug hat mir mal ein befreundeter Werkzeugmacher CNC-gefräst. Bezahlen kann man so etwas leider genauso wenig wie kaufen. Obige Holzkonstruktion dagegen ist zwar nicht für die Ewigkeit gebaut, hält aber trotzdem einige Paar Boxen lang und wenn er kaputt ist - einfach einen neuen bauen.
