Eine Frequenzweiche im engeren Sinn hat der BB5 PC-Monitor nicht. Die notwendigen Entzerrungen des Frequenzgangs werden mit Hilfe der Windows-Software Equalizer APO durch die Soundkarte des PCs oder durch einen Hardware-DSP vorgenommen.

DSP Die folgenden DSPs können alternativ eingesetzt werden.	Downloads
Windows-Software: Equalizer APO   Die folgenden beiden Dateien (Einstellungen) kopieren Sie nach der Installation von Equalizer APO in das Verzeichnis C:\Programme\EqualizerAPO\config\. Speichern Sie diese durch Mausklick rechts und Ziel speichern unter ...	Software Installation Einstellungen: config.txt bb5-pc.txt
Hardware: HIFIAkademie   Speichern Sie diese durch Mausklick rechts und Ziel speichern unter ...	Einstellungen
Hardware: miniDSP 2x4 Es wird das Plugin 2way Advanced benötigt.   Speichern Sie diese durch Mausklick rechts und Ziel speichern unter ...	Einstellungen
Hardware: miniDSP 2x4 HD   Speichern Sie diese durch Mausklick rechts und Ziel speichern unter ...	Einstellungen

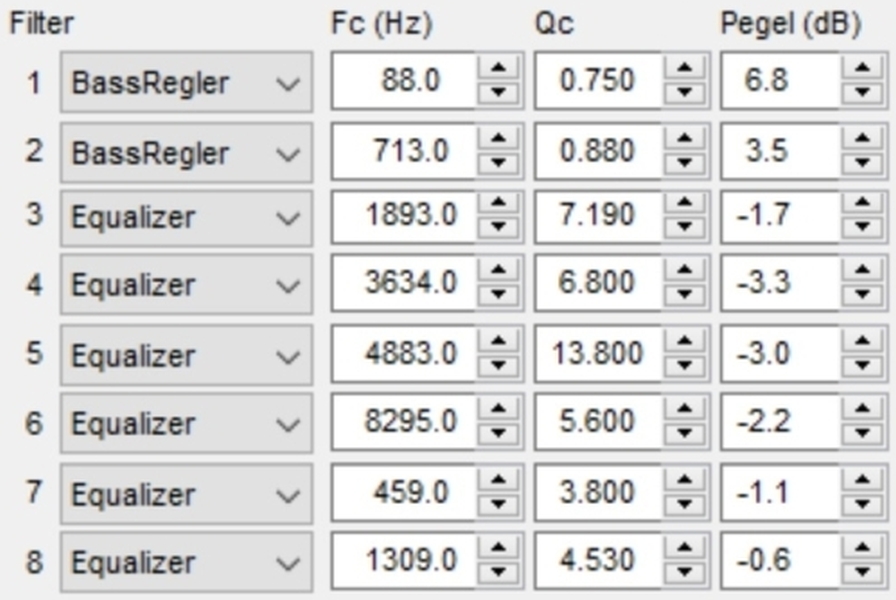

DSP-Einstellungen

Wer einen anderen DSP verwenden möchte kann folgende Einstellungen verwenden.

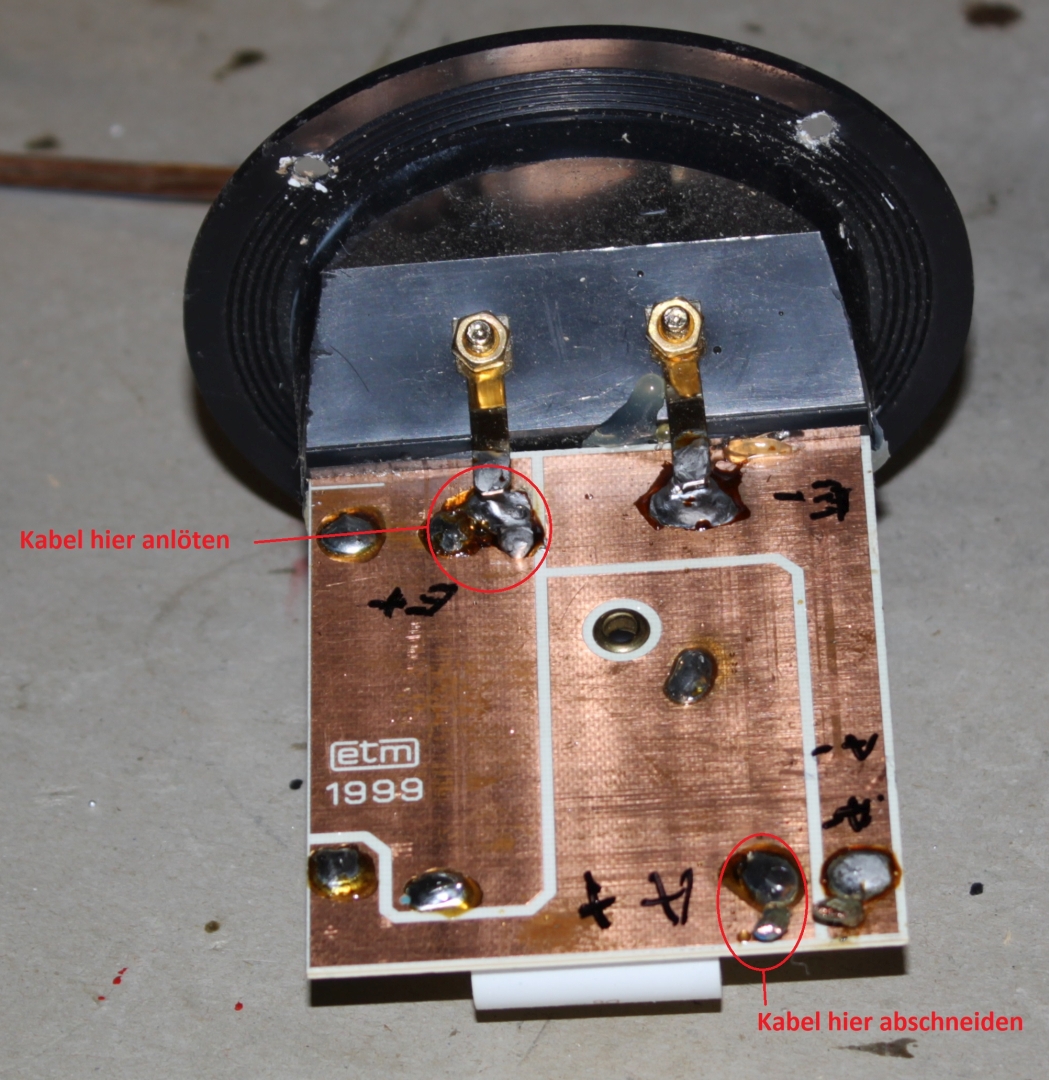

Umbau eines Original BB5 Monitors

Der originale Sperrkreis wird durch Equalizer APO ersetzt. Der Sperrkreis verbleibt in der Box, wird aber wie folgt beschrieben deaktiviert. Dazu schneidet man einfach das Pluskabel am Ausgang des Sperrkreises ab und lötet dieses am Eingang an. Das Minus-Kabel bleibt an der Platine angeschlossen, da dieses sowieso nur durchgeschleift wird, d.h. direkt mit dem Eingang am Terminal verbunden ist.
