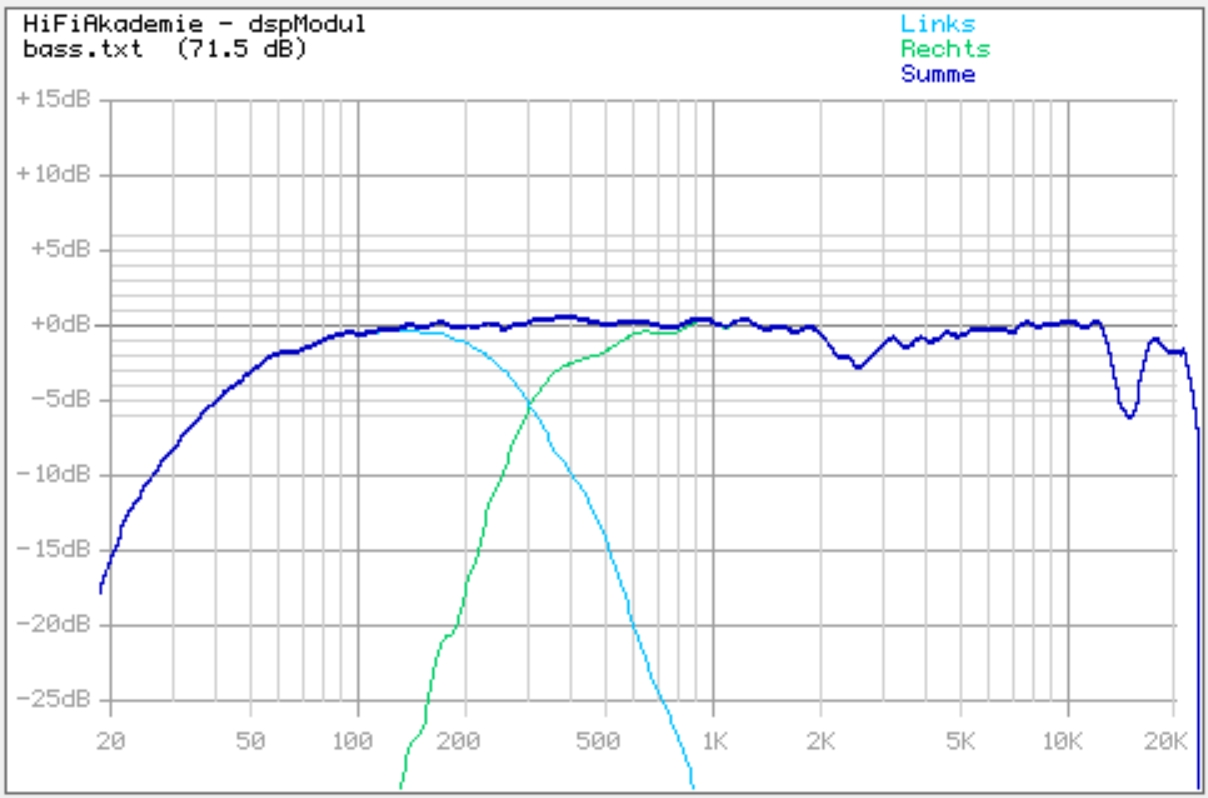

Amplitudenverlauf

Die Senke im Frequenzgang kompensiert Schalldrucküberhöhungen unter Winkeln - siehe die Diagramme unten.

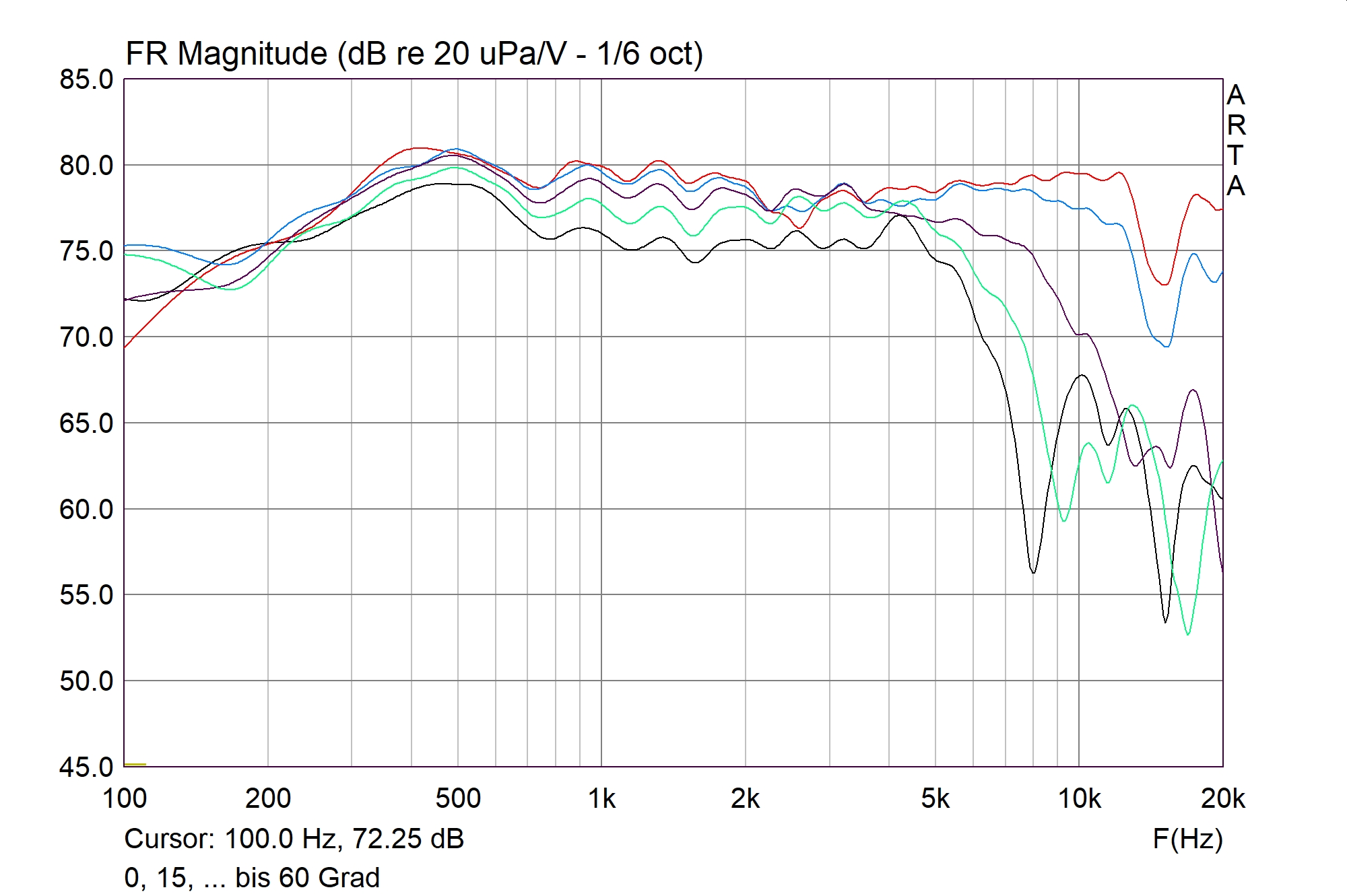

Amplitudenverlauf
0, 15, 30, 45 + 60 Grad

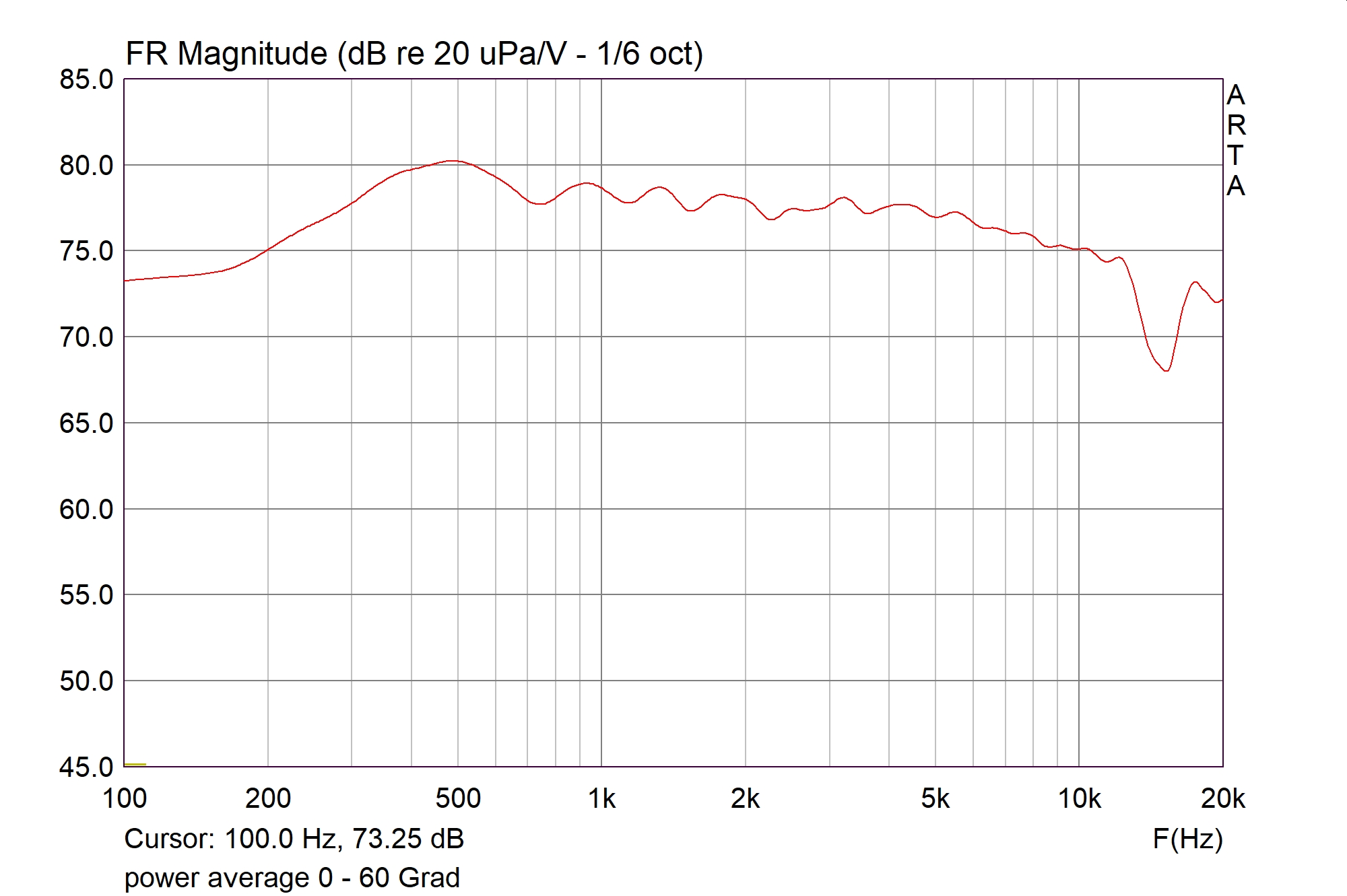

Amplitudenverlauf - power average 0 bis 60 Grad

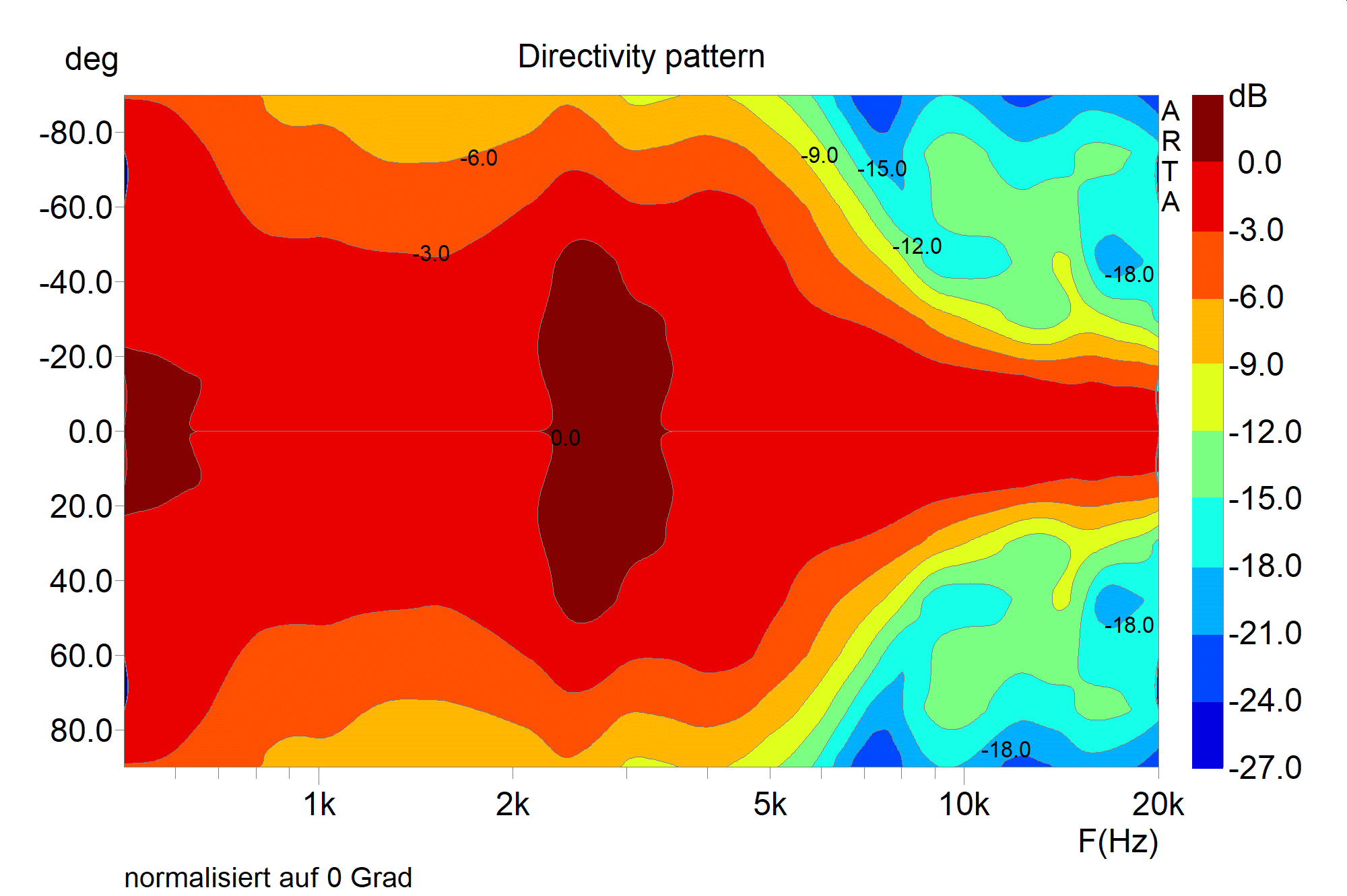

Sonogramm - normalisiert auf 0 Grad
-90 bis 90 Grad in 15 Grad Schritten 1/3 Oktave Glättung

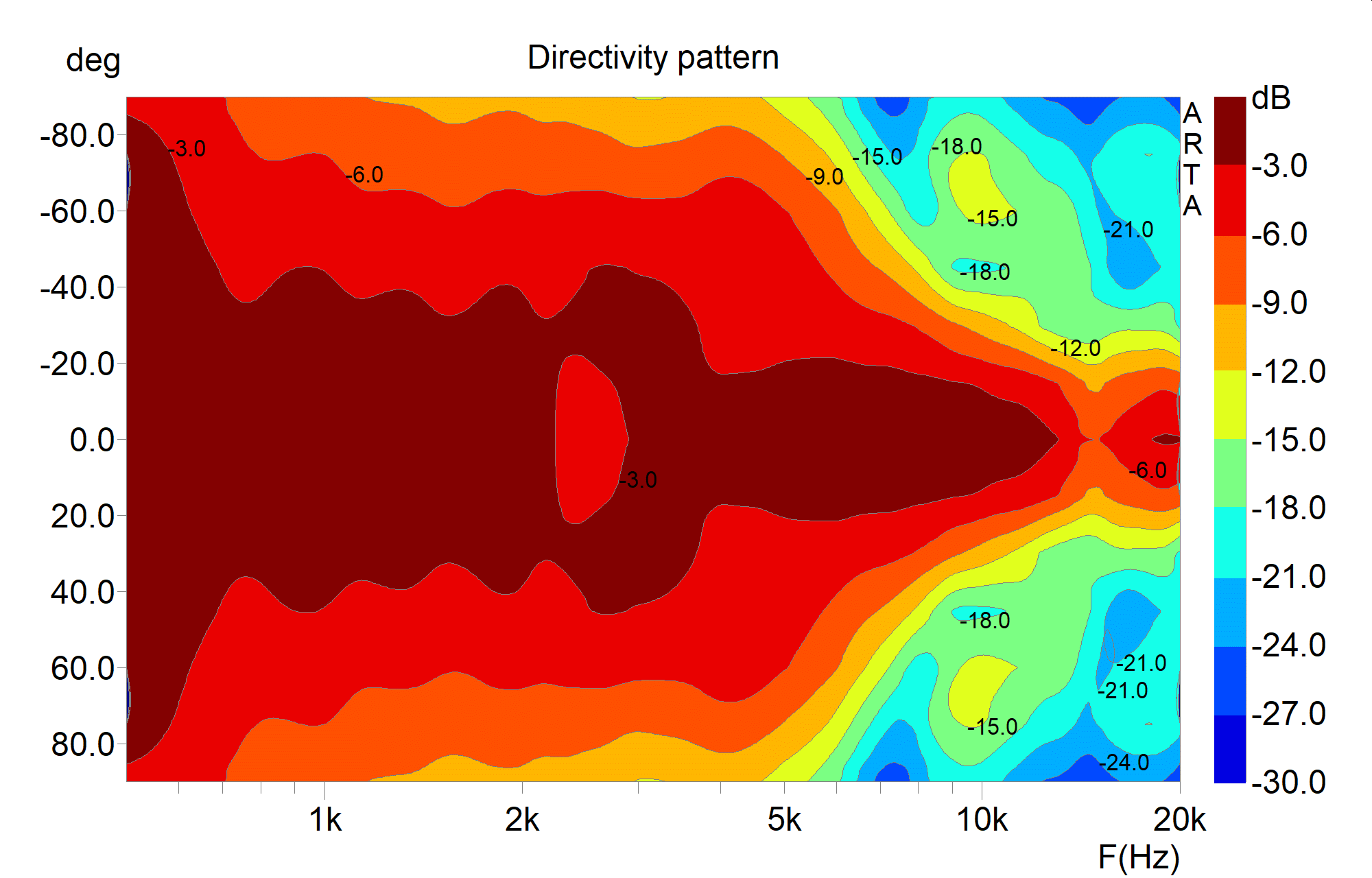

Sonogramm
-90 bis 90 Grad in 15 Grad Schritten 1/3 Oktave Glättung

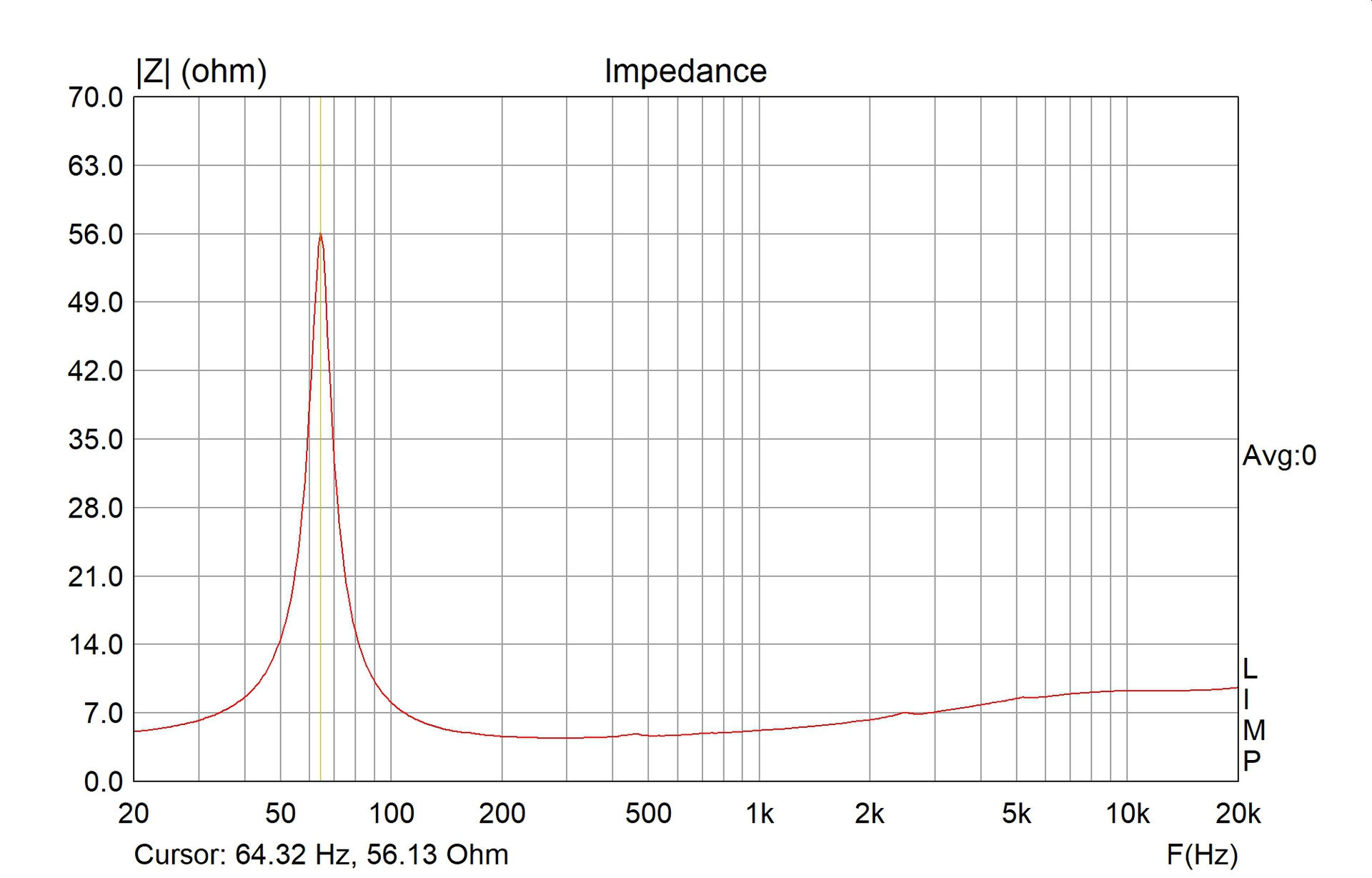

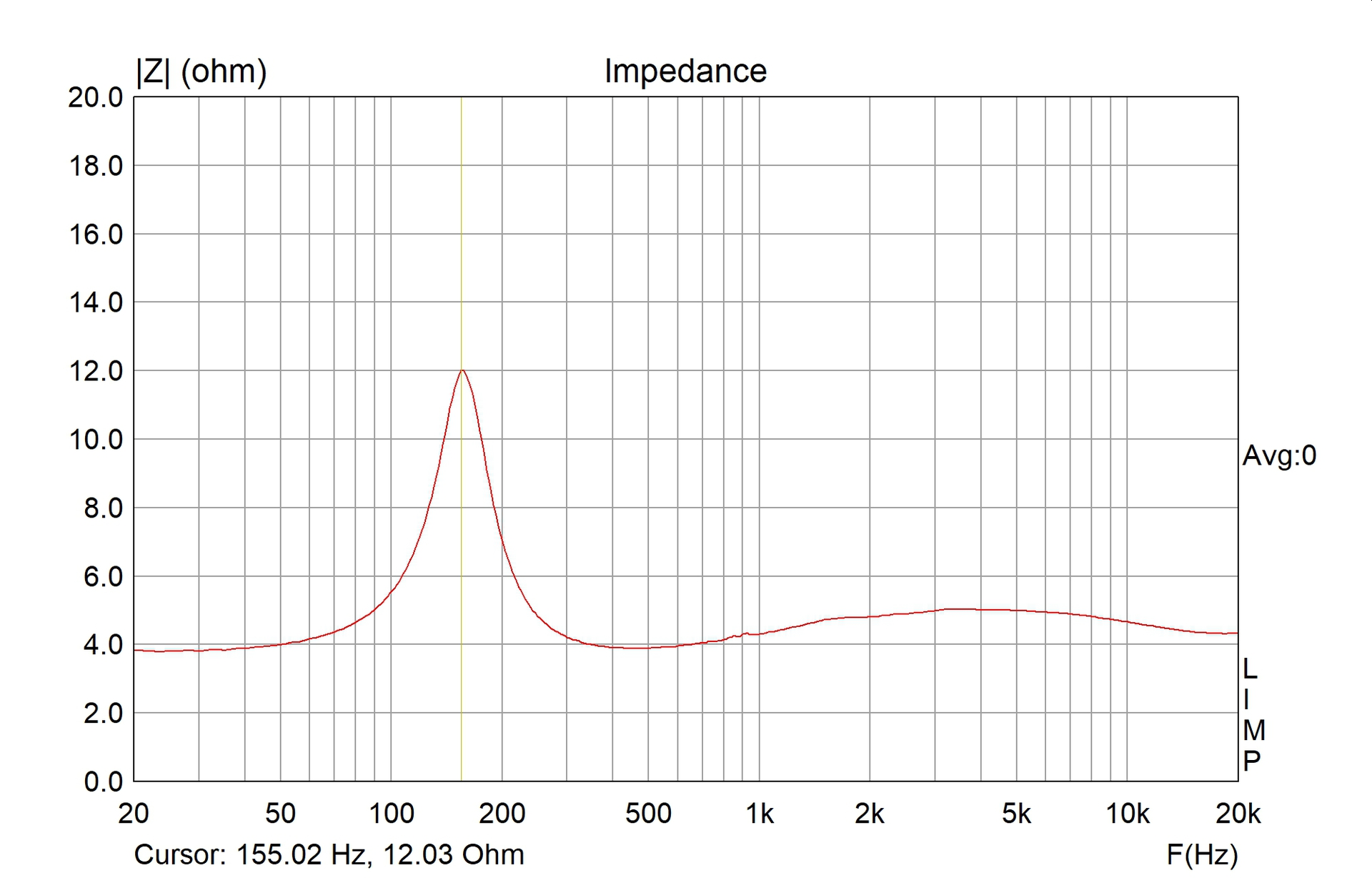

Impedanz
