Schaltbild

• Kondensator 6,8 mikroF MKT Best-Nr. I-1235 EUR 1,45
• Kondensator 10 mikroF MKT Best-Nr. I-1245 EUR 2,25


• 1,0 Ohm Mox10 Best-Nr. I-1970 EUR 1,20
• 2 * 3,9 Ohm Mox4 Best-Nr. I-1934 EUR 0,65


• 0,10 mH Luftspule 0,26 Ohm 0,71 mm Draht Best-Nr. M-L71-010 EUR 1,75
• 0,27 mH Luftspule 0,39 Ohm 0,71 mm Draht Best-Nr. M-L71-027 EUR 1,80
• 0,33 mH Luftspule 0,3 Ohm 1 mm Draht Best-Nr. M-L100-033 EUR 3,50
• 1,2 mH Rollenkernspule 0,15 Ohm 1 mm Draht Best-Nr. M-hpgr40-120 EUR 5,90

Layout-Beispiel

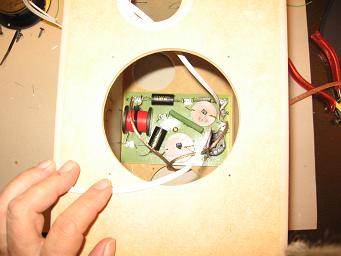

Beispiel einer Frequenzweiche

Es ist eine gute Idee, die Widerstände mit etwas Abstand zur Platine anzulöten. Diese Maßnahme verbessert die Kühlung deutlich.

Die Frequenzweiche wird mit einer Schraube von innen an die Rückwand der Box geschraubt. Bei Verwendung von Platinen sollte man einen Streifen Sonofil unterlegen, damit die Schwingungen des Materials bedämpft werden. Bei Aufbau auf einem Brett kann das vernachlässigt werden.
