ISIS - Frequenzweiche

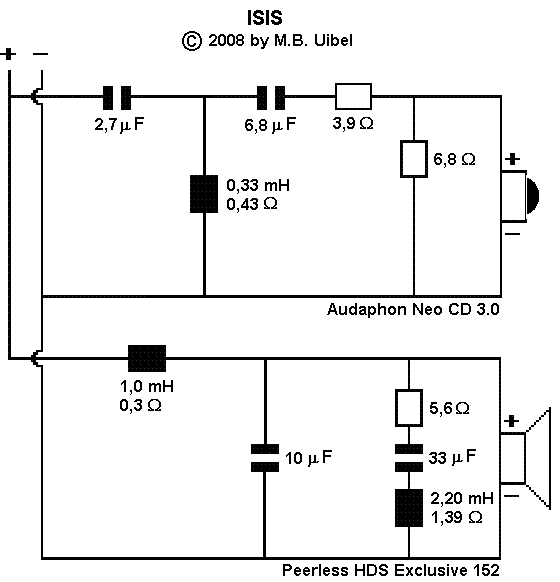

Schaltbild

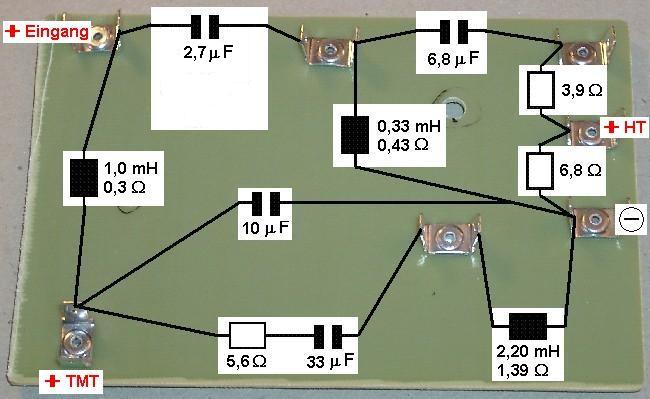

Layout-Beispiel

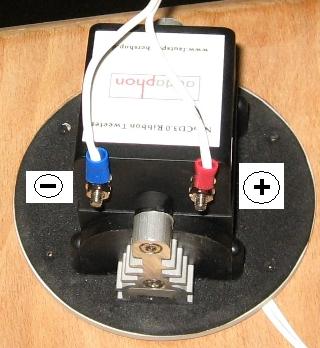

Polung Hochtöner

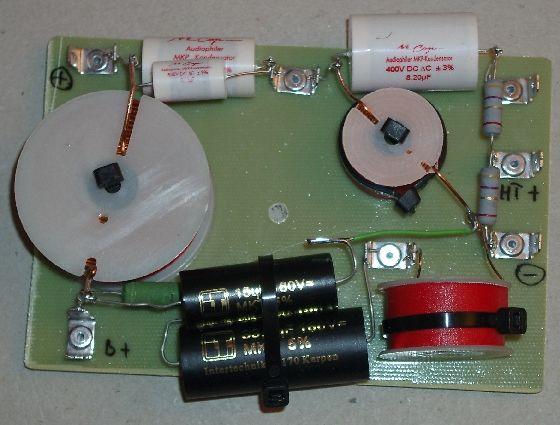

Beispiel einer Frequenzweiche

Es ist eine gute Idee, die Widerstände mit etwas Abstand zur Platine anzulöten. Diese Maßnahme verbessert die Kühlung deutlich.
