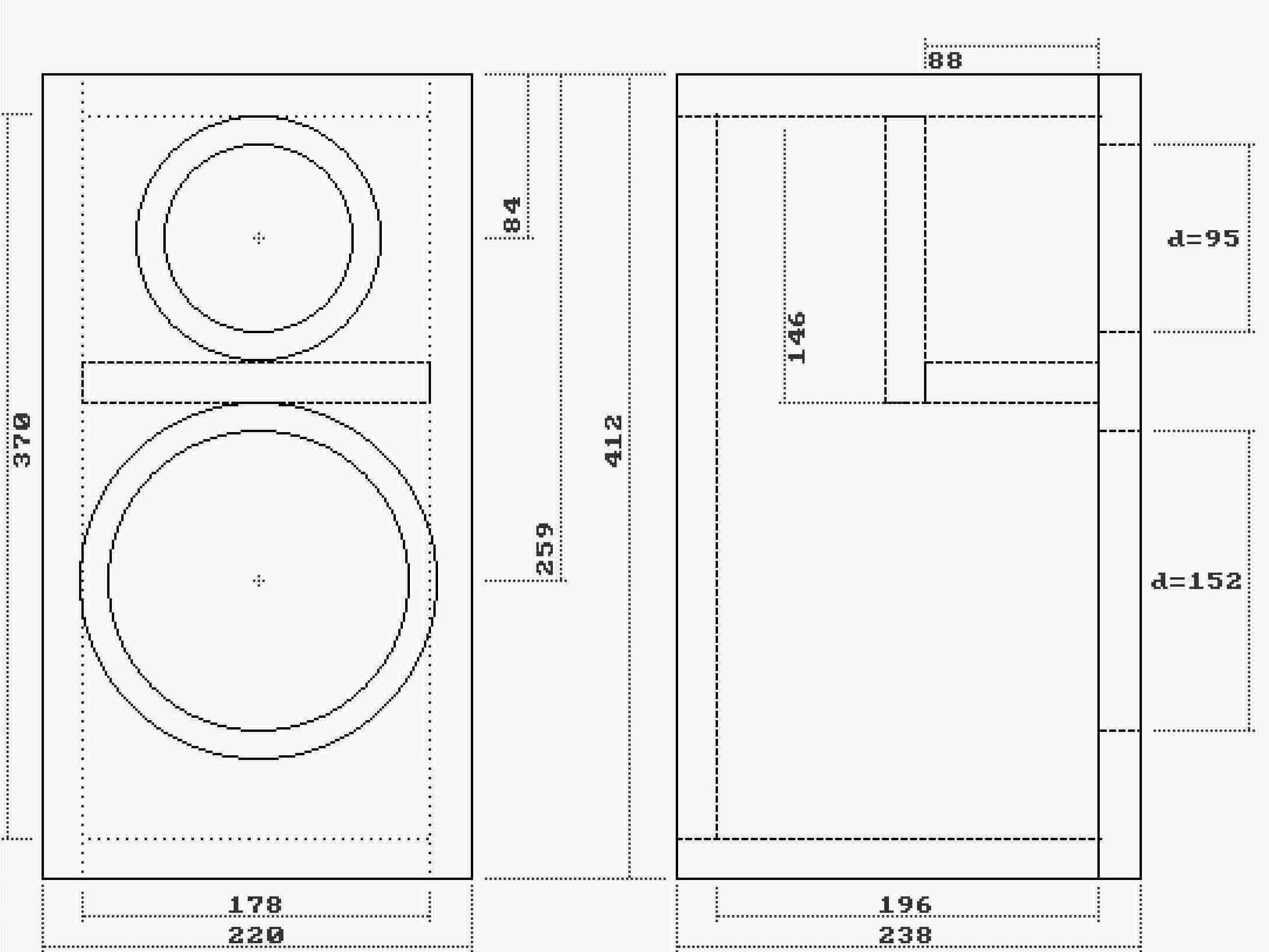

Die Gehäuseskizze gilt für den Aufbau aus 21 mm Multiplex. Bei Verwendung anderer Materialstärken müssen die Maße entsprechend umgerechnet werden.

Gehäuse

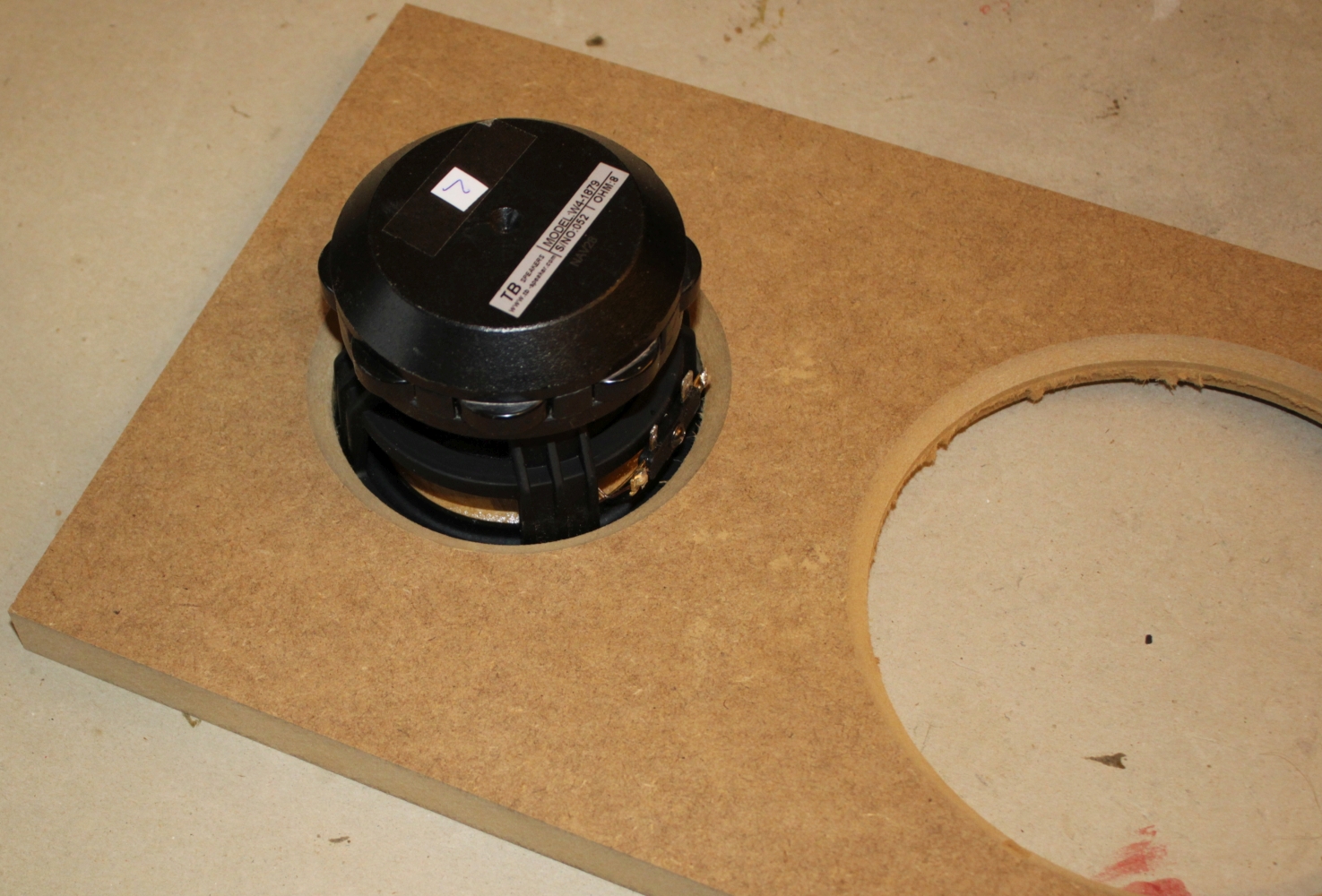

Die Chassisausschnitte müssen vor dem Verleimen des Gehäuses angebracht werden, da diese eine Hinterfräsung benötigen, damit das Holz nicht die Öffnungen der Chassiskörbe abdecken. Die Anschrägung kann mit der Oberfräse (Abrund- oder Fasenfräser) oder zur Not auch von Hand mit der Rundfeile angebracht werden. Das sollte dann etwa so aussehen.

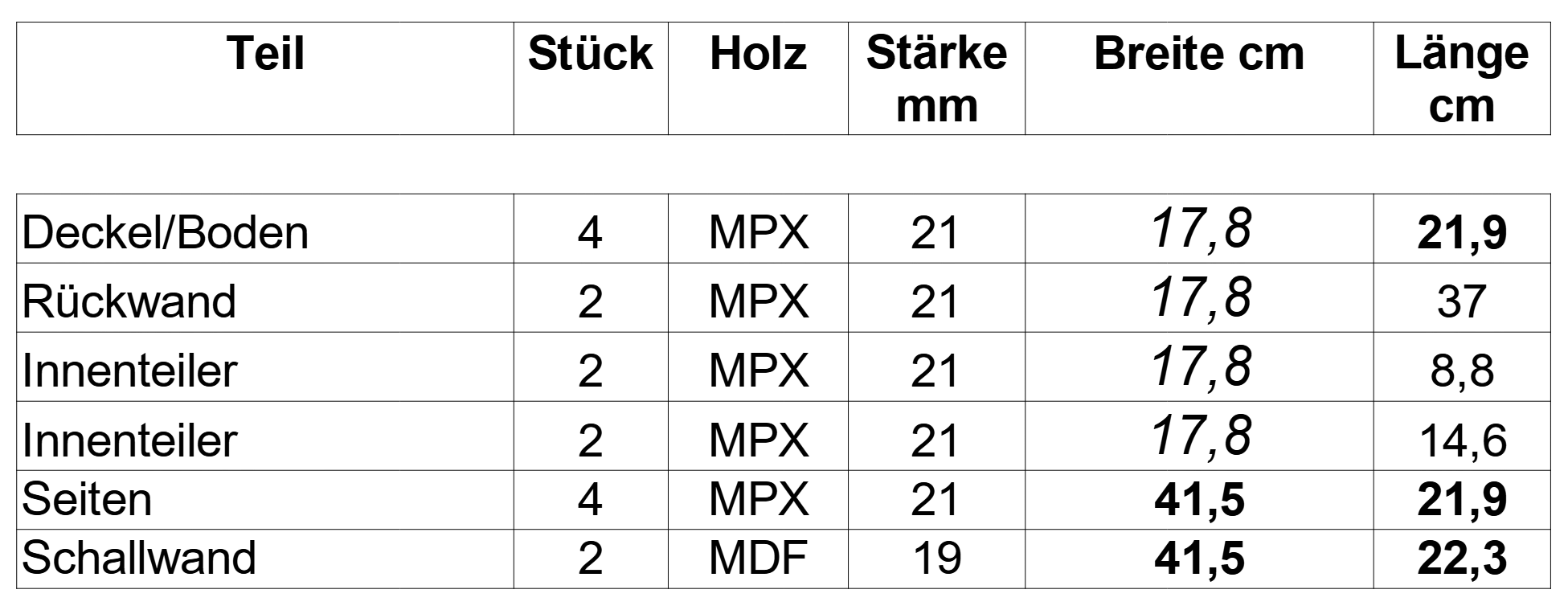

Holzzuschnitte

TIP: Bitten Sie den Zuschneider, bei allen Brettern die Maße 17,8 mit gleichbleibender Sägeeinstellung zuzuschneiden, dann wird alles gut zusammenpassen. Die exakten Werte sind gar nicht so wichtig, Hauptsache alle Bretter haben für diesen Wert die exakt gleichen Maße. Es empfiehlt sich, den Mann an der Säge mit einem vorab verabreichten Trinkgeld (EUR 2,- sind angemessen) zu exaktem Arbeiten zu motivieren. Das spart jede Menge Ärger beim Verleimen und ist den Obulus allemal wert.

Gehäusebau

Die Beschreibung des Gehäusebaus entnehmen Sie bitte sinngemäß dem Tutorial.

Maßnahmen zur Gehäuseberuhigung

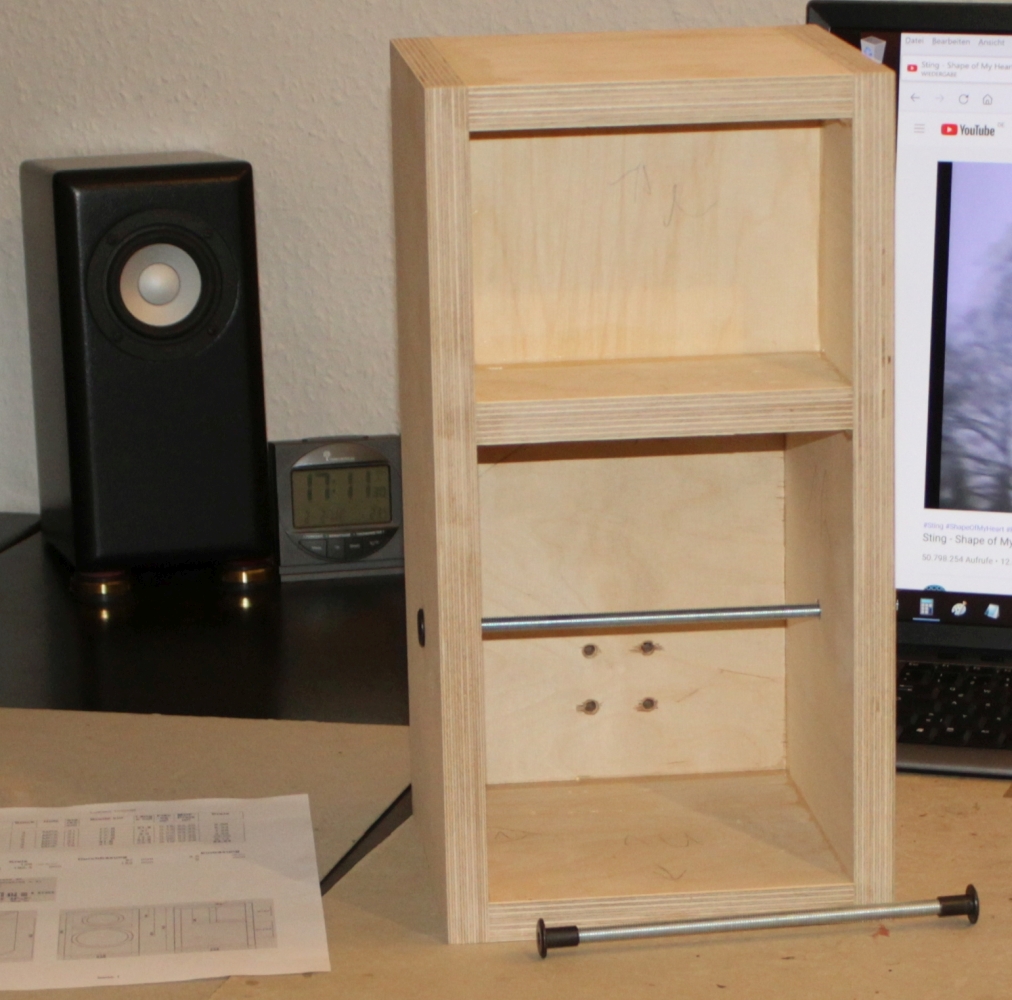

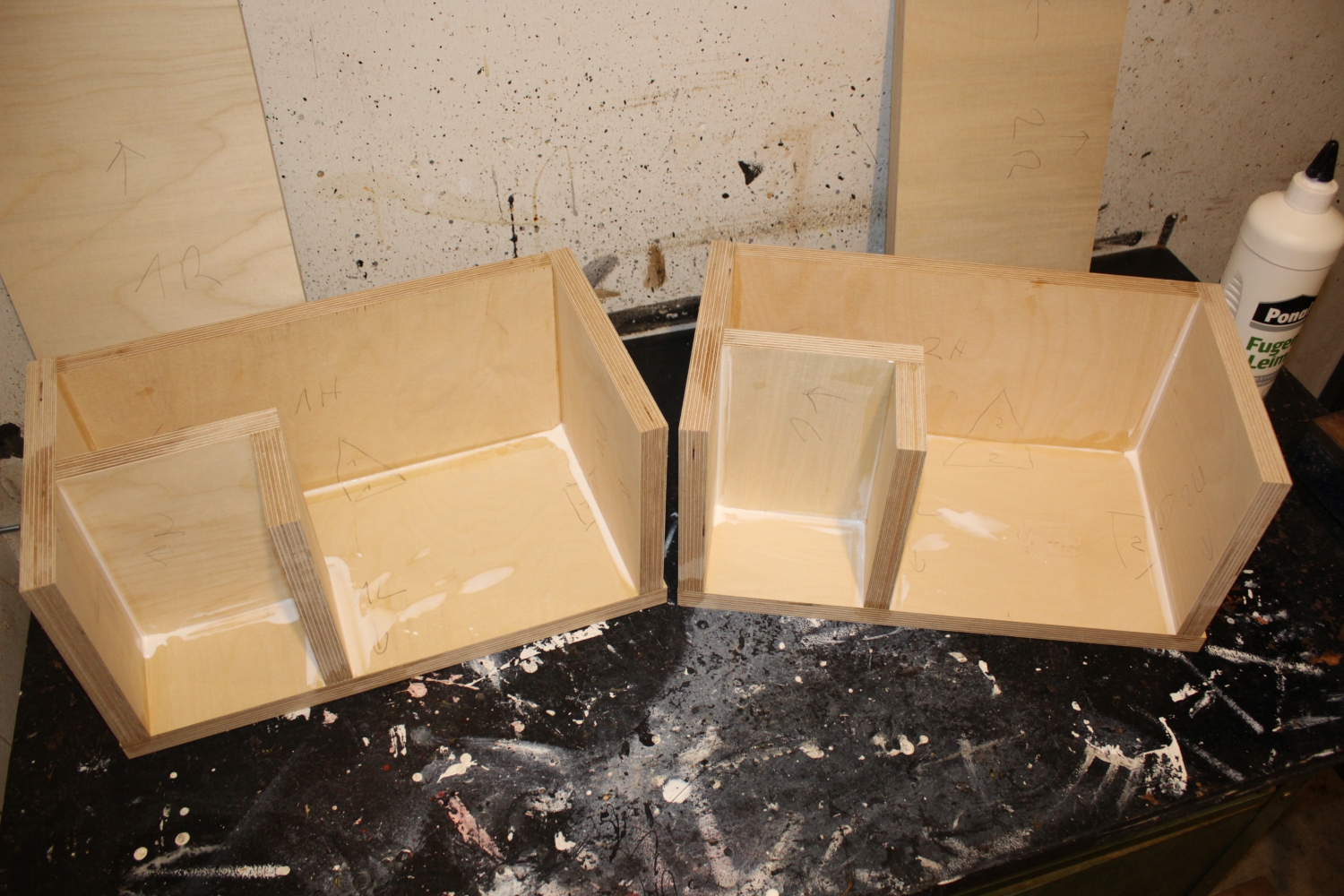

LT verfügt über ein Innengehäuse für den Breitbänder, welches gleichzeitig den oberen Bereich der Box stabilisiert. Im Bereich des Tieftöners schwingen die Seitenwände bei gehobenem Pegel aber schon etwas mehr. In einem geschlossenem Gehäuse entstehen deutlich höhere Drücke als in einem ventilierten. Die Gewindestange beruhigt die Wände und das nahezu ohne Volumenverbrauch.

Bei den schwarzen Teilen handelt es sich um "Hülsenmuttern M8". Diese haben an der Gewindeseite 10 mm Aussendurchmesser. Gekauft hatte ich diese bei EBay. Dazu benötigt man noch eine Gewindestange M8 sowie einen Schraubstock und eine Eisensäge. Entgratet hatte ich mit dem Bandschleifer - schneller und einfacher als mit der Feile.

Alternativ könnte man auch eine Versteifung aus Holz einleimen.

Dämpfung

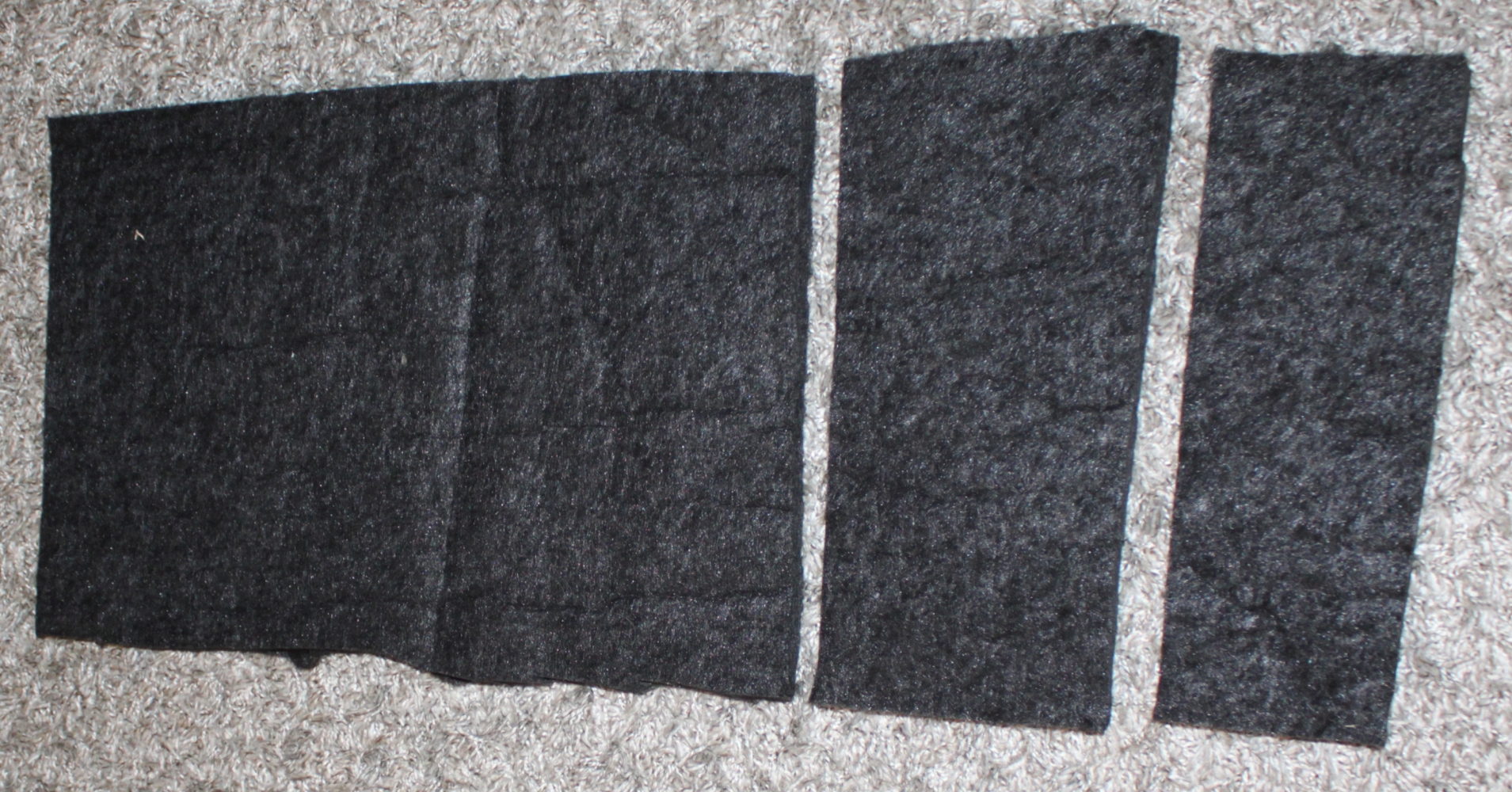

Das Gehäuse wird locker mit Fibisorb 50 gefüllt.
