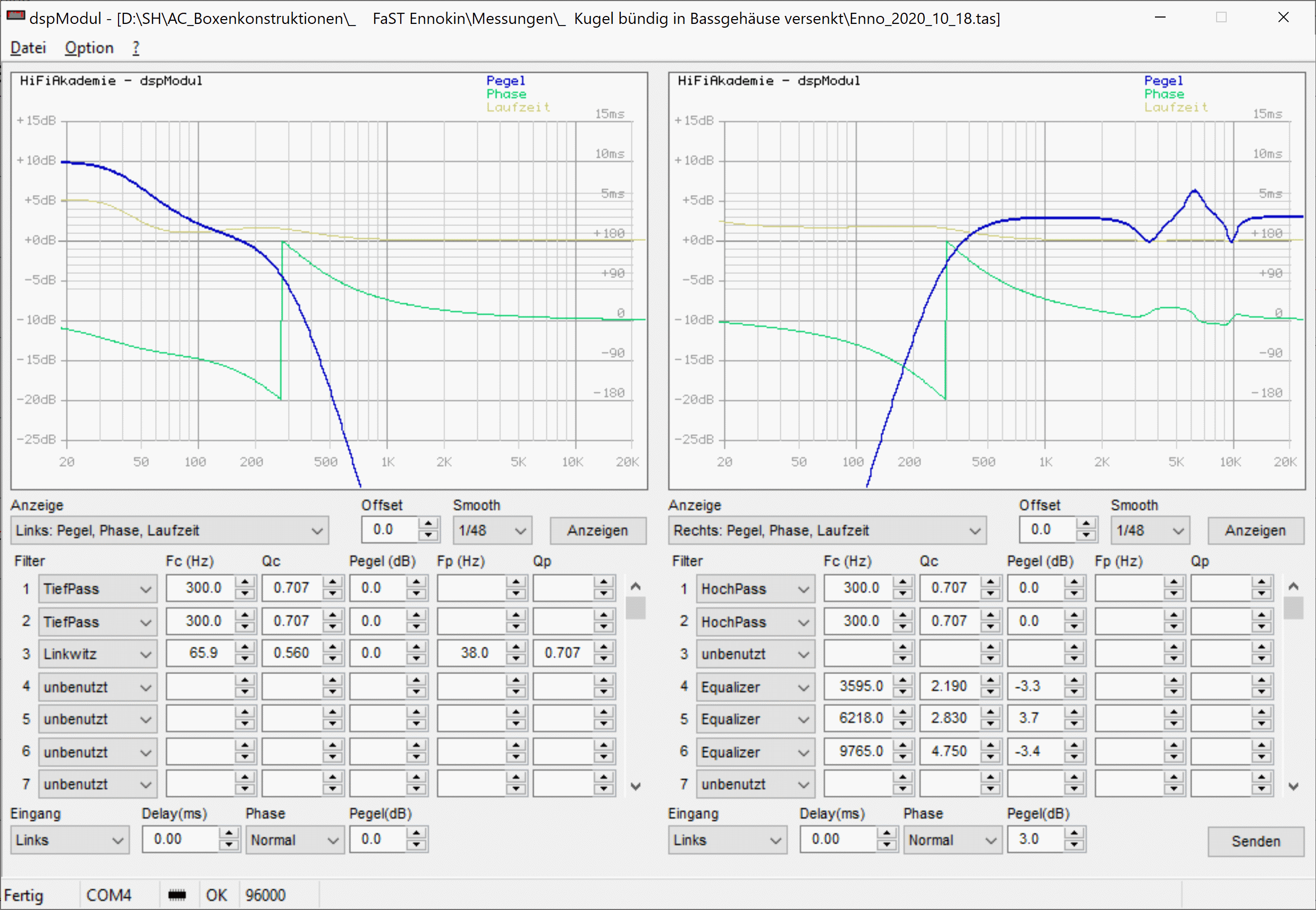

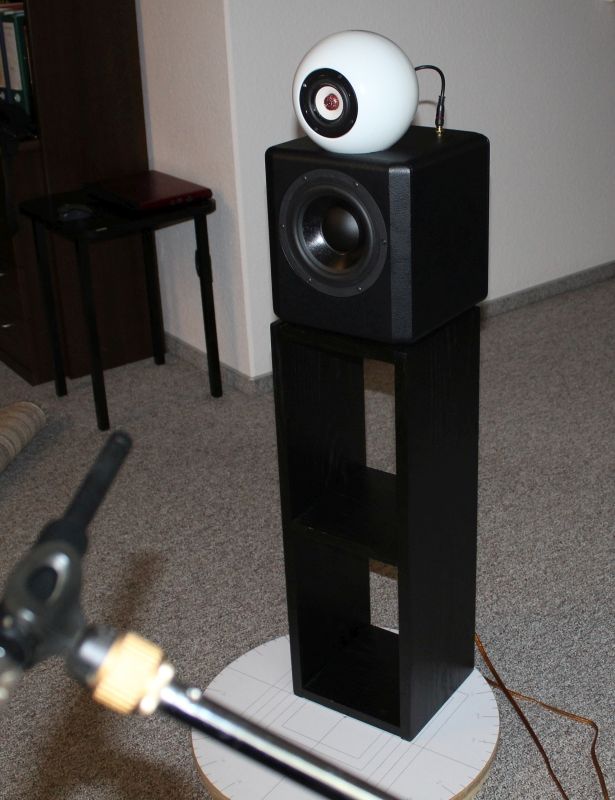

Da ich für Sphere keine DSP-Freifeld-Einstellung erstellt hatte zeige ich hier die Messungen einer sehr ähnlichen Box, deren Abstimmung ich für einen Forenkollegen entwickelt hatte, die bis auf einen anderen Breitbänder mit meiner quasi identisch ist.

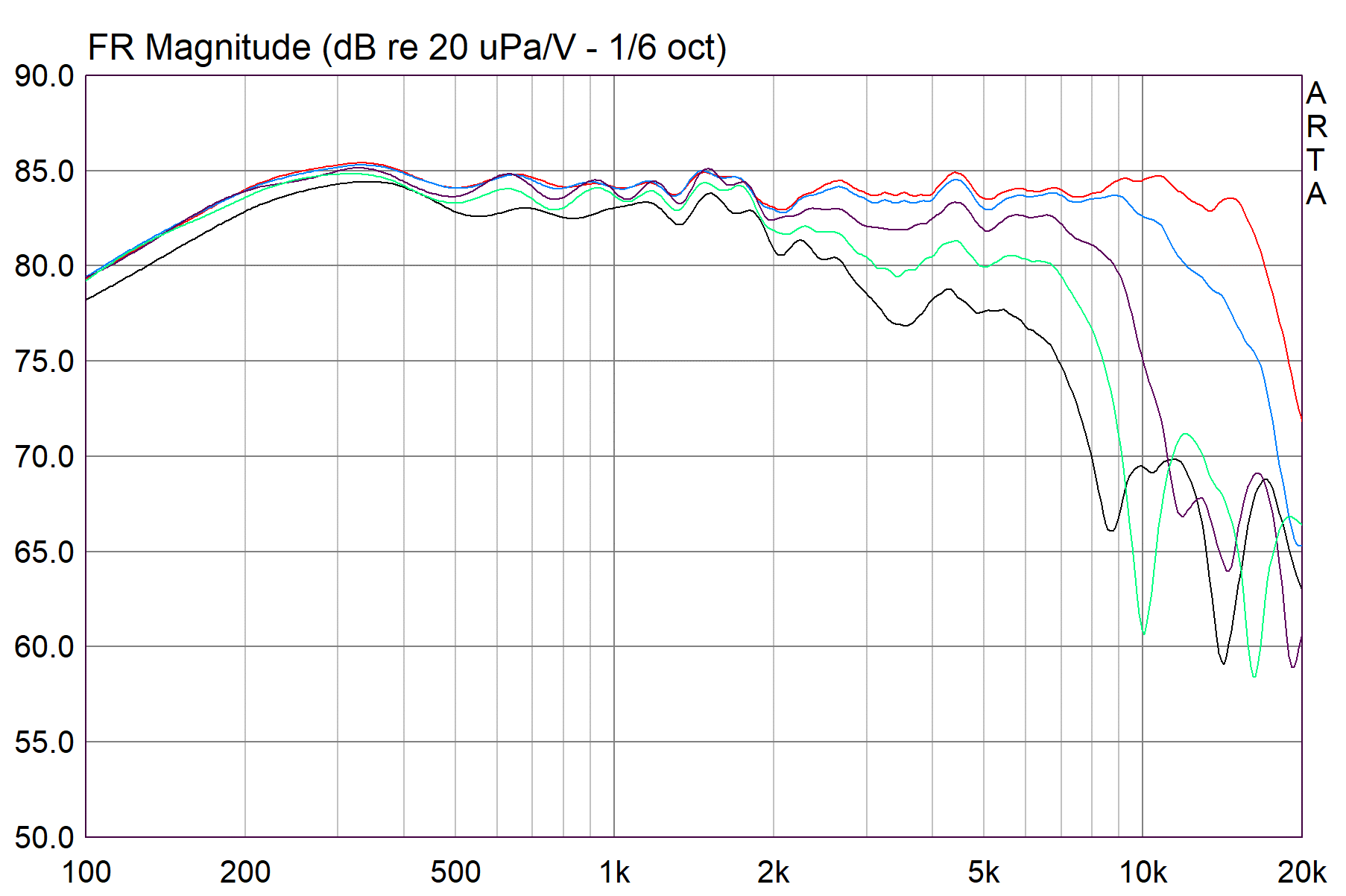

Amplitudenverlauf
0, 15, 30, 45 + 60 Grad

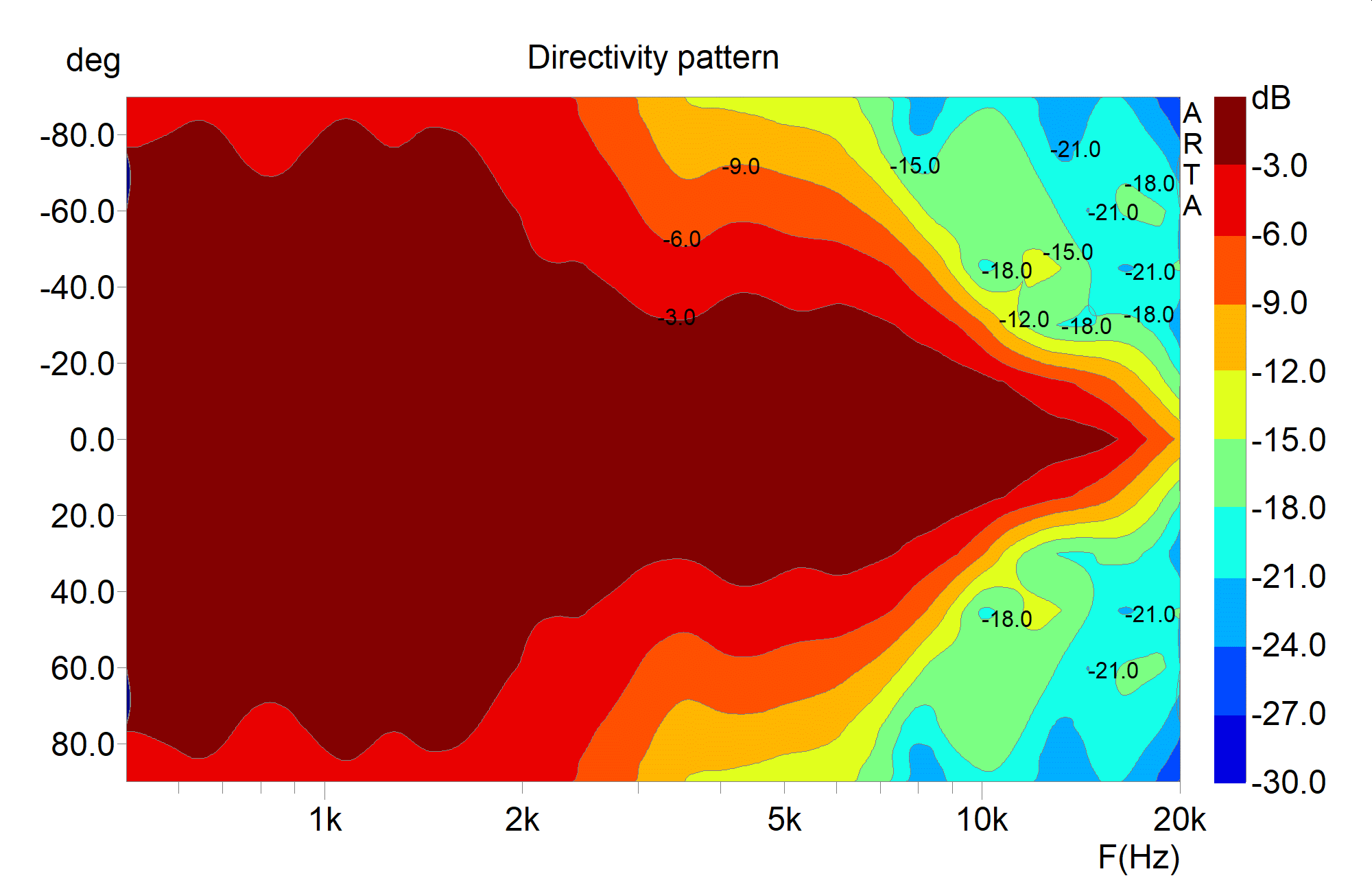

Sonogramm
-90 bis 90 Grad in 15 Grad Schritten 1/3 Oktave Glättung

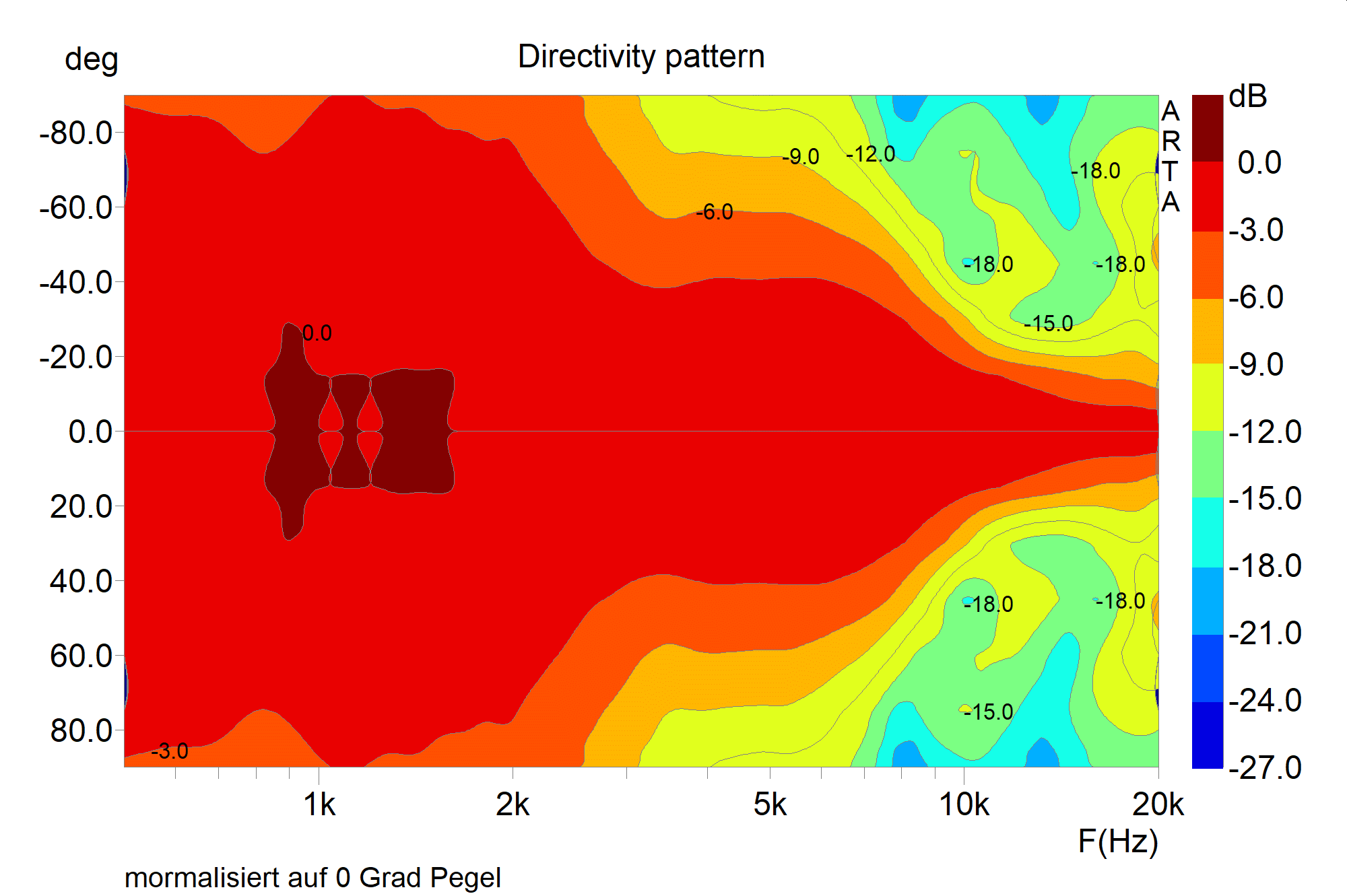

Sonogramm - normalisiert auf 0 Grad
-90 bis 90 Grad in 15 Grad Schritten 1/3 Oktave Glättung
